█ 001 產品名稱：全自動快速智能測氫儀
█ 002 產品型號：SDCH-5000A
█ 003 產品版本：V04.02
█ 004 系統概述：
● SDCH-5000A型全自動快速智能測氫儀(電量-重量法)，適用于測定煤炭及其它固體物料中有機物和無機物中氫的含量，是煤炭、電力、冶金等部門的檢測必備儀器，同時在化工、商檢等單位也有著廣泛的用途。
● SDCH-5000A型全自動快速智能測氫儀的硬件配置、檢測精度、重現性等均優于中華人民共和國國家標準GB/T 476—2008煤中碳和氫的測定方法。
█ 005系統結構：
● SDCH-5000A型全自動快速智能測氫儀系統的硬件由工業觸摸屏計算機、PLC全自動檢測控制系統、凈化爐(含線狀氧化銅)、催化爐（含高錳酸銀熱解產物）、燃燒爐、氣體干燥管（含變色硅膠、堿石棉和無水高氯酸鎂）、P1-P2O5電解池（含散熱器）、燃燒舟移動檢測控制器、氣體流量檢測控制器、溫度移相檢測控制器等組成。
● SDCH-5000A型全自動快速智能測氫儀系統的軟件由PLC控制軟件、工業觸摸屏計算機操作軟件等組成，系統結構見自動控制結構圖1和工藝控制結構圖2。

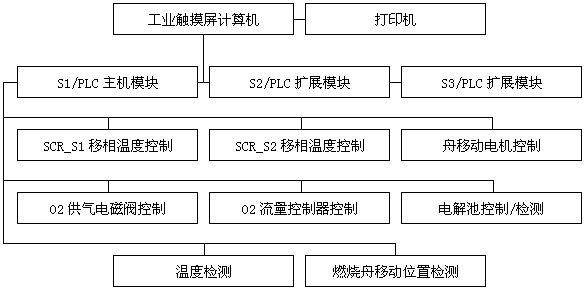

自動控制結構圖1

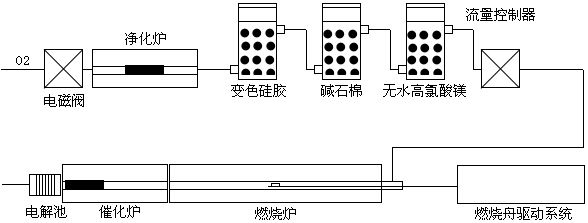

工藝控制結構圖2
█ 006技術性能：
● 具有全自動測定固體物料中有機物和無機物中氫的含量的功能。
● 具有氫值檢測控制系統的全自動控制的功能。
● 具有空白值檢測控制系統的全自動控制的功能。
● 具有氫值檢測預處理控制的功能。
● 具有恒重預處理控制的功能。
● 具有電解池涂膜控制的功能。
● 具有燃燒舟復位控制的功能。
● 具有溫度控制系統的全自動控制的功能。
● 具有電解極性變換控制的功能（每1440min變換一次極性）。
● 具有動態顯示被測物質的質量、電解電流、氣體流量、爐溫等變化量的曲線功能。
● 具有氣體流量超限（上下限）及檢測結束報警提示功能。
● 具有系統工作狀態實時顯示功能。
● 加熱爐具有超低溫、超高溫、超爐溫的系統保護功能。
● 具有跟蹤檢測燃燒舟的移動位置的故障報警保護功能。
● 各種控制參數由工業觸摸屏計算機錄入并保存。
● 具有查看歷史檢測結果功能。
● 具有打印檢測報告功能。
● 電量積分器用軟件來實現使系統的檢測精度更高、更穩定。
● 氣體流量采用質量流量器閉環控制使氣體的控制精度更高、更穩定。
● 溫度控制采用移相閉環控制使溫度的控制精度更高、更穩定。
● 上位機采用工業觸摸屏計算機，使系統具有極高的抗干擾能力，并且操作簡單。
● 下位機全自動控制由PLC（西門子）獨立完成，使整機系統具有高可靠性、高穩定性。
█ 007 技術參數：
● 氫的檢測范圍：0-20%
● 碳的檢測范圍：1-100%
● 檢測允許誤差：氫<±0.15% 碳<±0.50%
● 檢測時間：約0-15min
● 電解電壓：涂膜電解電壓為DC10±0.5V 工作電解電壓為DC24±0.5V
● 電解極性變換時間：1440min
● 電流：終點電流<50mA 范圍50-700mA 線性誤差<±0.1% 效率100%
● 控溫精度：850±10℃ 300±10℃ 分辨率1℃
● 測溫元件：專用熱電偶
● 加熱元件：電阻絲加熱管
● 氣體質量流量控制器：量程為0-200mL/min 準確度為±1% 耐壓為3Mpa
● 工作電壓：AC220V±10% 50Hz±5%
█ 008 控制軟件：
● SDCHPLCV201602330 V04.02
█ 009 系統配置：
序號 |
名稱 |
型號 |
數量 |
備注 |
001 |
機殼 |
SDCH-YJK90 |
1套 |
|
002 |
燃燒爐（含凈化爐） |
SDCH-L800 |
1套 |
|
003 |
催化爐 |
SDCH-L300 |
1套 |
|
004 |
PLC全自動控制系統 |
CYKZXT2000 |
1套 |
PLC為西門子 |
005 |
燃燒舟移動控制器 |
CYDW250 |
1套 |
|
006 |
溫度移相控制器 |
CCSCR-A40 |
2臺 |
合資 |
007 |
氣體流量控制器 |
LMN-200mL-O2 |
1套 |
合資 |
008 |
電磁閥 |
CDCF-24V |
1個 |
|
009 |
接近開關 |
HJYKG-PNP24V |
3個 |
|
010 |
熱電偶 |
BJC-K |
2支 |
|
011 |
P1-P2O5電解池 |
NHDJC-100 |
1套 |
|
012 |
散熱器 |
ZXDFS-45 |
1套 |
|
013 |
工業觸摸屏計算機 |
|
1臺 |
|
014 |
打印機 |
|
1臺 |
|
015 |
變色硅膠干燥瓶 |
|
1套 |
|
016 |
堿石棉干燥瓶 |
|
1套 |
|
017 |
無水高氯酸鎂干燥瓶 |
|
1套 |
|
018 |
凈化管 |
|
1套 |
|
019 |
燃燒管 |
|
1套 |
|
020 |
燃燒舟 |
CZHUY-10 |
30個 |
|
021 |
硅酸鋁棉 |
|
6個 |
|
022 |
送樣桿 |
SRDDJU-300 |
2支 |
|
