█ 001 產品名稱：全自動膠質層智能測定儀
█ 002 產品型號：ZTD-JZC-4000C
█ 003 產品版本：V20.0
█ 004 國家專利：2015SR253431
█ 005 系統概述：
● 膠質層指數的測定方法是前蘇聯列·姆·薩保什尼可夫和列·帕·巴齊列維奇在1932年提出的。此法是模擬工業焦?fàn)t的炭化室，通過對特制煤杯中的煤樣進行單側加熱，使其形成一系列的等溫層面。并使煤杯中煤樣相應形成半焦層、膠質層和未軟化的煤樣層三個部分。利用探針測量出膠質體的最大厚度 Y，試驗終了時測得最終收縮度X。工業生產中常用 Y 值指導配煤煉焦。
● 膠質層指數測定儀從最初的自計鐘繪制體積曲線，演變到電腦繪制體積曲線。但是，始終都是由人工去探測膠質體的上下層面。人工探測因探測膠質體的力度不同，導致檢測結果 Y 值存在偏差。
●
ZTD-JZC-4000C型全自動膠質層智能測定儀完全克服了人工探測因探測膠質體的力度不同，導致檢測結果 Y 值存在偏差的問題。本系統具有全程智能識別膠質體的體積曲線變化的功能，具有全程智能探測膠質體的上下層面的功能，具有智能繪制層面曲線并自動計算Y值和X值的功能。
● ZTD-JZC-4000C型全自動膠質層智能測定儀的硬件配置、精度、重現性等均符合《GB/T479—2000煙煤膠質層指數測定方法》的國家標準規定。
█ 006 系統結構：

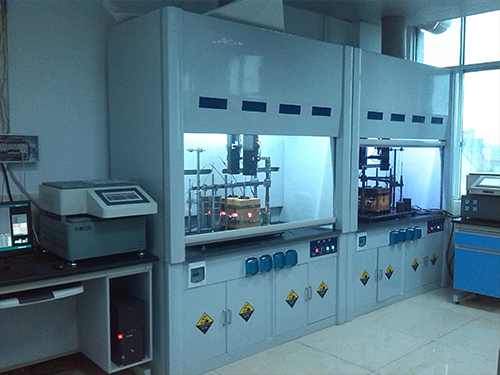

● ZTD-JZC-4000C型全自動膠質層智能測定儀系統的硬件由加熱爐、平衡鉈、煤杯、體積檢測系統、智能機械手、下位機PLC全自動智能識別控制系統、上位機臺式計算機管理系統和打印機及工業控制觸摸屏計算機操作系統等組成。
●
ZTD-JZC-4000C型全自動膠質層智能測定儀系統的軟件由全自動智能識別PLC控制軟件、臺式計算機分析管理軟件及觸摸屏計算機操作軟件等組成。
█ 007 技術性能：
● 具有一鍵啟動智能機械手全智能檢測控制功能。
● 具有人工手動控制智能機械手檢測控制功能。
● 具有依據體積曲線的變化量全程智能識別體積波形無需人工選擇體積波形的功能（如平滑下降型、微波型，山型，波型，之字型，平滑斜降型即Y值＜7mm的類型，之山混合型等）。
● 具有對智能機械手自動探測的數據無需人工校對的功能。
● 具有依據體積曲線的變化量及膠質層檢測技術工藝，全程智能檢測膠質體的厚度功能。
● 具有依據膠質體的厚度，自動繪制層面曲線并計算X值和Y值。
● 具有智能保存膠質體的上下層面變量功能。
● 具有動態顯示Y值、溫度、體積、探針位移、探針受力以及PID輸出變量的功能。
● 具有溫度給定、升溫速率以及控溫時間變化量的顯示功能。
● 具有熱電偶故障、超低溫、超高溫、超爐溫的保護功能，用于保護加熱電爐系統的安全運行。
● 具有掉電運行參數保護恢復功能。
● 各種設定參數由工業控制觸摸屏計算機錄入并保存。
● 具有打印輸出檢測報告并可查看歷史檢測報告功能。
● 具有保存上傳檢測報告功能。
█ 008 技術參數：
● Y值： ≤20mm時， 重復性限≤1mm。
＞20mm時， 重復性限≤2mm。
● X值：重復性限≤3mm。
● 電爐：4KW×2。
● 控溫精度：0～250℃ 精度±3℃, 30min 8℃/min。
● 控溫精度：250～730℃ 精度±2℃, 160min 3℃/min。
● 控溫范圍：0～800℃。
● 智能機械手：最大檢測壓力5kg，最大探測深度60mm。
● 體積測量范圍：0～100mm，精度為0.25%FS。
● 測溫元件：專用熱電偶。
● 加熱體：硅碳棒。
● 工作電壓：AC220V±10%,50Hz±5%。
█ 009 系統配置：
|
序號
|
名稱
|
型號
|
單位
|
數量
|
|
001
|
PLC7200 SMART控制柜
|
ZTD-JZC-4000C-JX1000
|
套
|
1
|
|
002
|
主機平臺
|
ZTD-JZC-4000C-ZJP1000
|
套
|
1
|
|
003
|
專用電爐
|
ZTD-JZC-4000C-DL290x200x230
|
套
|
2
|
|
004
|
機械壓力平衡鉈系統
|
YLPHT200
|
套
|
2
|
|
005
|
智能機械手
|
ZTD-JZC-4000C-SJ2
|
套
|
2
|
|
006
|
人機界面
|
TPC1061Hn-7.7
|
臺
|
1
|
|
007
|
計算機
|
聯想320G硬盤 4G內存 21.5寸顯示器 1920x1080分辨率 Windows 7操作系統
|
套
|
1
|
|
008
|
打印機
|
惠普
|
臺
|
1
|
|
009
|
體積檢測器
|
TJ100
|
支
|
2
|
|
010
|
探針位移檢測器
|
TZ100
|
支
|
2
|
|
011
|
壓力檢測器
|
ZTD-JZC-4000C-SJ1-YT16
|
套
|
2
|
|
012
|
煤杯(含壓力盤)
|
ZTD-JZC-4000C-MB
|
套
|
2
|
|
013
|
煤杯推焦器
|
ZTD-JZC-4000C-TJQ2
|
臺
|
1
|
|
014
|
石棉墊
|
ZTD-JZC-4000C-SMD
|
盒
|
1
|
|
015
|
專用探針
|
ZTD-JZC-4000C-TZ100
|
套
|
2
|
|
016
|
專用熱電偶
|
ZTD-JZC-4000C-TC
|
支
|
2
|
|
017
|
硅碳棒
|
ZTD-JZC-4000C-L300
|
支
|
4
|
|
018
|
碳棒夾
|
ZTD-JZC-4000C-L300A
|
個
|
8
|
|
019
|
碳棒連接帶
|
ZTD-JZC-4000C-L300B
|
條
|
2
|
|
020
|
濾紙
|
ZTD-JZC-4000C-LZ600X600
|
條
|
30
|
|
021
|
煙紙
|
ZTD-JZC-4000C-X2
|
本
|
5
|
|
022
|
保險管
|
40A/SCR專用
|
個
|
2
|
|
023
|
開關電源
|
DY-24vdc6A
|
塊
|
2
|
|
024
|
開關電源
|
DY-12vdc8A
|
塊
|
1
|
|
025
|
熔斷器
|
RT18-4A
|
個
|
3
|
|
026
|
水平儀
|
ZTD-JZC-4000C-SPC4
|
個
|
1
|
|
027
|
裝煤工具
|
|
套
|
1
|
█ 010系統軟件：
● ABV1、AB4000V2管理文件。
● AB4000.V20.0臺式計算機分析管理軟件。
● ZTD-JZC4000CPLC.V20.0全自動智能識別PLC SMART控制軟件。
● ZTD-JZC4000CCMP.V20.0觸摸屏計算機操作軟件。
● VB.NET、S7200SMART、MCGS.7.7、Microsoft Office Access 2003。
● Microsoft Windows 7計算機操作系統。
